CASA LLORELL EN LA COSTA BRAVA DE DOSARQUITECTES

dosarquitectes

Francesc Aromir Batiste-Alentorn & Cristina del Pozo Bas, arquitectos/architects

Casa Llorell en la Costa Brava, Tossa de Mar, Girona / Llorell House in the Costa Brava, Tossa de Mar, Girona, Spain

Fotógrafo / Photograph : Simón García : arqfoto

(De los autores / From the authors)

Una casa situada en pleno corazón de la Costa Brava. Con increíbles vistas a la bahía. La Costa Brava se significa por las fuertes pendientes de bosque que llegan a tocar el mar. El reto fue pues encajar un amplio programa con una volumetría que diera cierto contraste formal con la naturaleza del lugar. Así propusimos unos cubos dispuestos de tal manera que pareciera que estaban de forma aleatoria, como caídos del cielo en un juego de dados, pero que en definitiva derivan de la forma de abanico del propio terreno. Estos cubos tienen la misma dimensión de 7x7 m aproximadamente y quedan completamente abiertos por el lado de las vistas al mar y a la buena orientación solar, además de protegidos por un sistema de persianas hidráulicas de grandes dimensiones que actúan como visera en verano y cuando están cerradas son un brisesoleil. Los cubos se maclan originando unos espacios intersticiales angulosos. De la disposición de estos cubos en la planta superior, se desarrollan las directrices del resto de la edificación.

A house situated in the heart of the Costa Brava with incredible views towards the coastal bay. Costa Brava is different of other coasts because of the big forest slopes next to the sea. The challenge was to fit a big program in a volume with some formal contrast with the nature of the place. So we propose some cubes placed as if they were randomly thrown, like if they were fallen from the sky, but finally they really derive from the fan-shape of the plot. Those cubes have the same size: 7 by 7 meters. They are absolutely open by one side, in order to have the sea views and the best solar orientation, even that they are protected by those very special big blinds (operated by hydraulic system). The situation and position of those cubes project the directives of the rest of the levels of the house.

Las plantas inferiores se encastran en el terreno para mejorar su integración en el terreno y se distribuyen de manera diáfana en amplios espacios. La planta baja principal sitúa las piezas de uso más importantes en conexión abierta con las terrazas, piscina y jardín exteriores. Tres patios ayudan a mejorar las condiciones lumínicas y de ventilación de esta planta. También sirven para distribuir los usos de los diferentes espacios: el apartamento de invitados, la entrada principal y el estudio, o la zona de la cocina y salón principal.

Under levels have been integrated in the field with a big spaces opening to the sea. Ground floor that is the main level is situating the most important used pieces in open and direct connection with the outside terraces, swimming-pool and gardens. Three patios help to increase natural lighting and ventilation of this level. Also the serve to distribute the uses of the different spaces: guest apartment, main entrance and study, or the kitchen area and main living room.

Cada patio además tiene un carácter diferenciado:

- El patio árabe: una lámina de agua en el centro de la casa, con el ruido sereno de una fuente, en este caso una cascada de agua y que además constituye, con el fondo translúcido (con un metacrilato), una claraboya de la planta subterránea destinada al gimnasio.

- El patio oriental: el patio que ayuda a ventilar la zona de servicio. Se diseña de manera muy sencilla con un suelo de piedras de río y un fondo de bambú verde.

- El patio tropical: frente al comedor y en medio del porche principal, aparece un patio de palmeras exóticas que atraviesan la vivienda verticalmente

La planta inferior en contacto con el jardín de césped con micro-dunas consta de la zona dedicada al Spa y Hammam, y una zona de descanso y, también, se encuentra separado un apartamento para el servicio habitual en este tipo de viviendas.

Each patio has a different character:

- Arab patio: water in the centre of the house, fountain sound of the water cascade, and glass bottom of the water tank acting as a roof natural light window for the gym area.

- Oriental patio: it’s the patio that helps to ventilate main part of the house, through service areas. It’s very simple decorated with pavement of river stones and bamboo trees as background

- Tropical patio: in front of the main dining area and in the middle of the principal porch, there appears an exotic palm patio that crosses vertically all the house.

Lower level is in contact with the grass garden designed in micro-dunes. Here we can find the Spa and Hammam and a rest area. Separated there is also an apartment for the service of the house (housekeeper, babysitter).

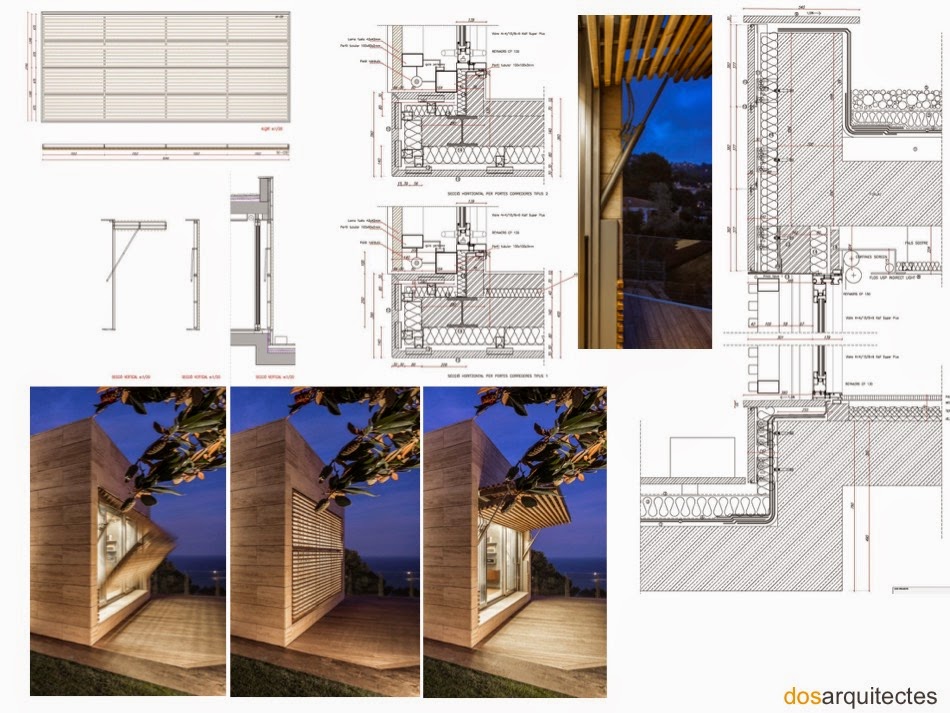

Dos materiales básicos conforman los acabados de fachada exteriores:

- la piedra de travertino de la fachada ventilada de los volúmenes superiores, que le dan un carácter más noble a esta parte

- los gaviones rellenos con piedra de cantera de la zona, conforman el acabado de un zócalo de estos cuerpos más volumétricos, así como dan forma a los muros y barandillas de los jardines

Two main materials have been proposed for the façades:

- Travertine stone of the ventilated façade for the upper volumes, that is giving a noble character to this part of the house

- And the gabions filled with stones of the area, used for the basement of the house and for the walls and protections of the garden

Otro aspecto importante de la vivienda es el cumplimiento de los principios de la arquitectura sostenible, tomando medidas de ahorro energético en el diseño de la vivienda y en la selección de los materiales:

- Se ha diseñado el edificio de manera que sea posible la ventilación cruzada.

- Todas las oberturas están protegidas contra la radiación solar en verano, pero en cambio por su diseño sí que permite su acceso en invierno.

- La fachada de la vivienda se ha ejecutado por el sistema de fachada ventilada, con un aislamiento térmico que duplica el mínimo obligado por la normativa del código técnico. Se han evitado todos los posibles puentes térmicos, haciendo la vivienda estanca térmicamente.

- Se han utilizado materiales ecológicos como el corcho de aislamiento térmico.

- Se han instalado 20 m2 de captadores solares térmicos de tubos de vacío. De esta manera se suple toda el ACS de la vivienda y parte del subministro de calefacción para el suelo radiante, lo que supone un gran ahorro energético.

- La mayor parte de la iluminación se ha propuesto con tecnología led, lo que supone también un gran ahorro energético.

- La tecnología domótica de la vivienda permite utilizar su sistema para que de manera automática se tomen medidas de ahorro, tales como subir o bajar persianas cuando sea necesario.

- Las paredes de separación interiores están aisladas termo-acústicamente con paneles de lana de roca de 4 cm, formando un conjunto de pared de 18 cm de espesor. De esta manera, todas las estancias de la vivienda son acústicamente estancas.

Another important aspect of the project is the compliance to accomplish the principles of sustainable architecture, taking energy-saving measures into the design of the house and in the selection of the materials:

- The building has been designed in order to promote natural crossing ventilation.

- All glass openings have been protected against solar radiation in summer. Also the position of the openings also allows the entrance the sun into the house in winter time acting as a natural heating system.

- There isn’t in the building construction any thermal bridge, thanks especially to the system of the ventilated façade and taking care of the details for every corner and connection. The isolation of the house has duplicated the minimum required by the law.

- Using ecological materials like cork thermal isolation for the roof terraces.

- 20 m2 of high efficiency tube solar panels installation for the heating system (floor heating) and the hot water of the house. That system saves a lot of energy for the heating system.

- Most part of the lighting of the house has been proposed with led technology that also supposes a high energy-saving. Also for the corridors we proposed automatic movement detectors to open the lightings.

- Domotic system is being used automatically for different energy-saving systems like closing lightings not used, open and closing the blinds when necessary or depending on a time Schedule, etc.

- The inside separating walls between rooms have been isolated with thermal and acoustic panels made out of rock wool with a total wall width of 18 cm.

En cuanto al diseño interior, la propuesta general parte de un pavimento con mucho carácter, un suelo de madera tricapa de roble proviene de Alemania por el fabricante BIMBO. La madera proviene de árboles especialmente seleccionados, con nudos y rajaduras emplastecidas, cepillado y aceitado con un tinte en miel. Buscamos un ancho variable y unos largos que van de los 5 a los 7 metros, de tal manera que casi no existen juntas en testas. Las paredes decidimos darle un tono más neutro y claro con un acabado o bien con un estuco a la cal en un color blanco roto, o bien con un revestimiento de madera lacado con las puertas integradas.

For the interior design general proposal starts choosing a very high character Wood floor, coming from Germany. We decided for big lengths of 5-7 m and variable width up to 45cms. We decided for the walls more neutral tone and clear with stucco finishing in light grey and the rest of the walls have been proposed with lacquered wood panels and doors.

La iluminación cobra especial importancia en esta vivienda, utilizando básicamente las lámparas decorativas y técnicas de la casa italiana Flos. Algunas de las luminarias están integradas en las propias paredes. Se propuso que todas las grandes oberturas en fachada fueran bañadas por una luz indirecta lineal con tiras de leds. La mayor parte de las luminarias son de tecnología led. La cocina es de Arclinea. Se ha diseñado totalmente integrada en el espacio de uso diario principal. Todo un empanelado con grecas verticales de un color gris verdoso, de la misma casa Arclinea, reviste los electrodomésticos y armarios. Se contrasta con una isla totalmente de acero inoxidable rallado, así como la impresionante campana-mueble colgante, que incorpora todos los detalles de una cocina para una casa de este nivel. Una cocina de apoyo, donde está la zona de aguas y lavado, se sitúa en la parte trasera más escondida y en conexión con uno de los patios.

Lighting is very important in this Project. We have proposed decorative and technical lighting from Italian world-known brand FLOS. Some of the lighting has been built into the walls. Also we proposed all the glass openings in façade with lineal bath led light. Our design for the kitchen was executed by Italian brand Arclinea. It was designed to be part of the furniture of the big space of the saloon and dining area. The back wall has been covered by panels with vertical strips in green grey colour and touch system for the doors of the cabinets, the fridge and the appliances. It is contrasted with the stainless steel island and pendant shelf.

Para el mobiliario se optó por elementos colgantes en paredes liberando el máximo posible el suelo. Un tipo de mobiliario fresco, más natural para una vivienda de costa moderna, en claro contraste con el parquet natural. La piscina exterior es desbordante tipo Infinity Pool, y con cubierta retráctil. Su acceso fue diseñado con amplios peldaños tipo playa para sentarse o estirarse.

The furniture decided for the house was specially chosen with hanging elements. We proposed fresh furniture, more natural for a coast modern house, enhancing the contrast with the natural wood of the floor. Swimming-pool is overflow as an infinity pool and protected by an automatic cover.

Fuentes / Sources:

+ dosarquitectes

+ Simón García / arqfoto

CENTRO DE OCIO Y DEPORTES JUNTO A EL LAGO VIOREAU (FRANCIA) DE LA AGENCIA GUINÉE*POTIN

Agence Guinée*Potin Architects

Anne-Flore Guinée y Hervé Potin, arquitectos

Centro de ocio en el lago de Vioreau, Francia  / Leisure facility on the lake of Vioreau, France

Fotógrafos / Photographs:

 Stephane Chalmeau, Nicolas Pineau

 (De los autores / From the authors)

Contexto / Context

En la ciudad de Joué-sur-Erdre, junto al lago de Vioreau, se ubica el Centro para el ocio en el lugar llamado 'la Boustière'. La localización del proyecto se genera "naturalmente" desde sus tres límites: por el lado norte, el edificio asentado en una colina; un camino existente que cruza la parcela de norte a sur; un camping situado en la parte oeste del lugar. La parcela se abre hacia el sur, hacia las orillas del lago. Descubriendo el sitio, se puede medir la importancia de un proyecto que se estableció a modo de enlace entre los diferentes elementos que componen este ambiente natural: la instalación de los deportes acuáticos, el estacionamiento cuestas arriba, el lugar de entrenamiento de tiro con arco, el camping y el camino del lago.

In the city of Joué-sur-Erdre, aside the lake of Vioreau, is set the Leisure Facility on the site called ‘la Boustière’. The localisation of the project is generated ‘naturally’ on three borders: on the North side the building is sitting on a hill ; there is an existing pathway bypassing the site from North to South; a camping field is set on the West part of the site.

The site is turned to the South, facing the shores and the banks of the lake. Discovering the site, one can measure the importance of a project that would have to be set as a link between the different elements composing the environment: the water sports facility, the parking lot uphill, the archery training spot, the camping site, and the pathway going to the lake.

Proyecto arquitectónico / Architectural project

El centro de ocio tenía que insertarse en el medio ambiente y jugar con él, sin molestar, simplemente modificando sus principios, buscando la cohesión entre la arquitectura y el paisaje. El proyecto incide en el lugar, compuesto por elementos independientes, transformándolo en una única pieza, completamente articulada y atada. Para alcanzar eso, se decidió no modificar nada; el camping, los diferentes accesos, las trazas del paisaje, los caminos que atraviesan el lugar.

The leisure facility has to be inscribed in the environment and play with it, without disturbing it, just modifying its principles, in cohesion with the architectural and landscapes dates given here. The project turns the site, composed of independent elements, into a single piece, well articulated and wired. To confort that, it was decided not to modify anything; the camping site, the different access, the landscape layouts, the pathways going through the site.

La topografía del lugar se utiliza para organizar el proyecto a través de dos ejes:

- El eje norte-sur, con el fin de encajar el proyecto en la colina;

- El eje este-oeste, con el fin de "estirar" el proyecto a lo largo de la colina, en paralelo a la orilla del lago.

El suelo de la planta superior se encuentra sobre el terreno natural, creando una suave pendiente desde el estacionamiento. La suave pendiente del lugar no afecta demasiado al nuevo edificio; los trasteros, los vestuarios, las salas técnicas se ubican pegadas al  terreno, en la planta baja, al mismo nivel que la ribera del lago, permitiendo de este modo que las maniobras y accesos al lago sean más fáciles.

The topography of the site is totally used to set the project on two axes:

- North/South axe, in order to fit the project in the hill ;

- West/East axe, in order to stretch the project along the hill, parallel to the bank of the lake.

The floor of the upper level is set on the natural terrain, creating a soft slope from the parking lot. The downslope of the site makes that the new building does not impact much the site, slipping the storage rooms, the changing rooms, the technical rooms in the terrain, at the lower floor, on the same level as the bank, making the manœuvre and the access to the lake easier.

Por lo tanto, cada planta se encuentra a ras del suelo, conectado directamente a la topografía del lugar. El nivel inferior presenta un generoso espacio (4m bajo las vigas) para almacenar todo el equipo para deportes acuáticos. El proyecto se basa en un enfoque sostenible, en consonancia con los principios de la arquitectura bioclimática:

•          Orientación Norte / Sur, teniendo en cuenta el clima, el viento y el sol del lugar

•          Bajo impacto en el paisaje gracias a su materialidad (cubierta de madera para el nivel superior, hormigón moldeado para el nivel más bajo)

•          Compacidad del edificio (forma sencilla y compacta), con una fuerte inercia que permite el confort térmico durante todo el año

•          La explotación pasiva de la energía solar, añadiendo la protección para el verano

•          Una fachada sur generosamente abierta al paisaje; las circulaciones en la parte norte

Esta disposición y los métodos pasivos relativos a la forma, la implantación, la orientación y la naturaleza de las fachadas y de la cubierta se refuerzan con soluciones técnicas sencillas y conocidas, como el refuerzo del aislamiento, la ventilación mecánica, la transformación de la energía de la calor, etc. Estas técnicas permiten una buena estanqueidad y el uso de una producción pasiva de la electricidad, permitiendo alcanzar unas altas prestaciones térmicas.

Thus each floor stands on the ground level, connected directly to the topography of the site. The lower level has a generous space (4m under the beams) to store all the water sports equipment. The project is based on a sustainable approach, adopting the principles of a bioclimatic architecture:

•          North/South orientation, taking into account the climate, the wind and the sunshine   of the site

•          Low impact on the landscape thanks to its materiality (wooden covering for the upper  level, moulded concrete for the lower level)

•          Compacity of the building (simple and compact form), with strong inertia that bring thermal confort all year long

•          Passiv exploitation of solar energy, summer protection added

•          South façade generously opened on the landscape, circulations in the North part

This disposals and passive methods concerning the form, the implantation, the orientation and the nature of the facades and the roof are to be completed by simple and well-known technical solutions, such as reinforced isolation, mechanical ventilation, transformation of the energy of the heat, etc. This technics work on a perfect airtightness and the use of a passive production of electricity, and lead us to great thermal performances.

Concepto: un enfoque contemporáneo de estética vernácula / Concept : a contemporary approach of vernacular aesthetic.

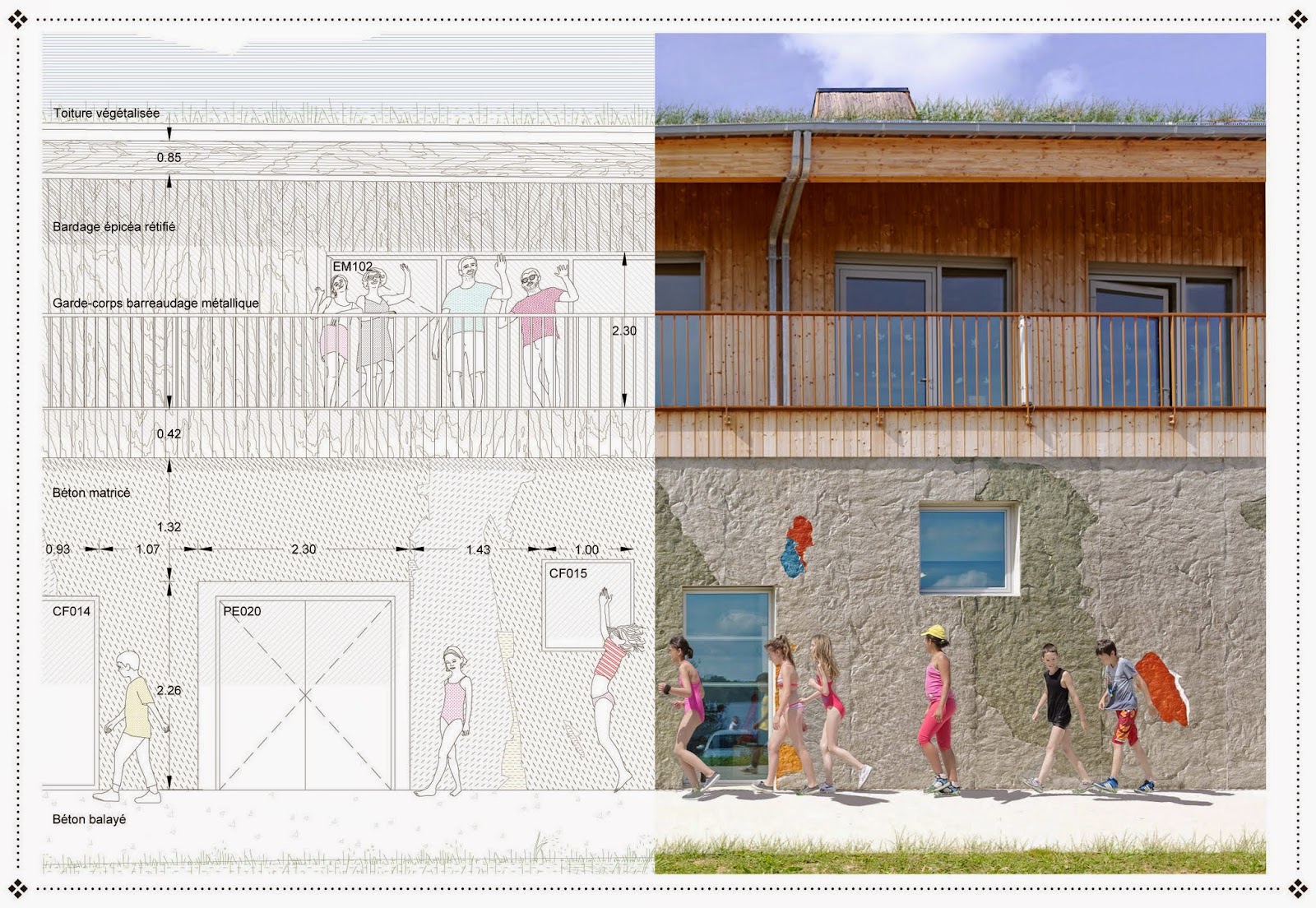

En este contexto, marcado por una poética del paisaje, el proyecto establece una fuerte identidad, interpretando en clave contemporánea los aspectos vernaculares del lugar. El proyecto superpone dos capas que revelan el contexto, así como el programa:

- En el nivel inferior, una capa mineral de hormigón moldeado con un aspecto rocoso, con una  geometría inspirada en los terrenos de la zona de Chateaubriand / Nozay / Joué-sur-Erdre y la arquitectura vernácula realizada con piedras de las numerosas canteras de esquistos. Esta piel hormigón moldeado se cubre con pinturas irregulares, a modo de interpretación  de los colores de las rocas del lugar.

- En el nivel superior, una larga y ligera fachada acristalada recayente hacia el sur, se convierte en una cubierta de madera hacia el norte, oeste y fachadas al este, al igual que la arquitectura en madera del Pays de la Mée.

In this context, marked by a poetic of the landscape, the project sets a strong identity, interpretating in a contemporean way the vernacular aspect of the site. The project superposes two layers that reveal the context as well as the program:

- On the lower level, a mineral layer made of moulded concrete giving a rocky aspect lays on a site-inspired geometry, that you can find in the area of Chateaubriand/Nozay/Joué-sur-Erdre, from the vernacular architecture made of stones to the numerous schist quarries. This moulded concrete skin is covered with irregular paintings, interpretating the colours of the rocks on the site.

- On the upper level, a large an light glazed South façade turns into a wooden covering on the North, West and East façades, just like the wooden architecture of the Pays de la Mée.

Materiales / Materials

El proyecto se basa sólo en soluciones constructivas a base de técnica simples y materiales conocidos. Teniendo en cuenta las estrategias energéticas, el equipamiento y la autonomía de los dos niveles, decidimos adoptar los siguientes principios constructivos:

- Para el nivel superior una construcción a base de madera. Completamente prefabricada, de esta manera nos aseguramos el control de los detalles, de los ensambles, y se garantiza una ejecución silenciosa y también flexible para el futuro

- Para el nivel inferior a pilares y vigas de estructura de hormigón

The project relies only on simple technical construction solutions and well-known materials. Taking into account the energy performances, the equipment and the autonomy of the two levels, we decided to adopt the following constructive principles :

- for the upper level a timber framework. Everything is prefabricated, this way we ensure the control of the detail, of the assemblies, and it guarantees a noiseless construction site and a flexibility of the building in the future

- for the lower level a pilars and beams concrete structure

Funcionalidad / Functionnality

El nivel superior: "el refugio de madera" / The upper level : ‘a wood refugy’

Desde el aparcamiento hasta el acceso principal de la fachada norte; el visitante es guiado a través de un puente peatonal que cruza un pequeño riachuelo.

From the parking lot to the principal access on the North façade; the visitor is guided by a footbridge crossing a landscape dike.

El hall de recepción / Reception hall

La sala de recepción esta orientada hacia el sur y norte, desde esta se controla el acceso y la distribución de los servicios de la instalación: las aulas, la sala multimedia, los vestuarios y el almacenamiento. Ofrece, además, un acceso privado y discreto al alojamiento. Es un espacio grande y confortable (4,5 m de alto bajo la cumbrera), iluminado por la luz suave del norte a través de la chimenea, y con sol directo desde la fachada sur en gran parte acristalada. Se vuelca al lago Vioreau, a través de los grandes acristalamientos de suelo a techo y de la terraza, a modo de transición entre el interior y el exterior. La sala contiene el área de recepción, las oficinas de secretaria y de gestión y los aseos.

The reception hall is North and South oriented, controls the access and the distribution to the services of the facility : class rooms, multimedia room, changing rooms and storage. It offers also a private and discrete access to the housing. It is a large and confortable space (4.5m high under the ridgepole), lightened by the smooth North light goign through the chimney, and direct sun from the largely glazed South façade. It is opened on Vioreau’s lake thanks to large all-high windows and a terrace, transition between the inside and the outside. The hall contains the reception desk, the secretary and management offices, and man/woman toilets.

Aulas, aula de la Naturaleza y sala multimedia  / Class rooms, ‘nature’ room and multimedia room

Situadas en la parte oriental de la planta superior, las aulas están controlados por la sala de recepción. Se orientan según el eje norte-sur y cuentan con vistas sobre el lago; la permeabilidad de fachada abierta al sur, gracias a los grandes ventanales, la convierte en un balcón sobre el paisaje. Están conectadas entre sí, y el aula de "la naturaleza" puede abrirse directamente hacia el hall. La sala multimedia se encuentra en la parte occidental, y esta controlado por las oficinas de gestión.

Situated on the East part of the upper level, the class rooms are controled by the reception hall. They are oriented on the North/South axis and are granted with a view on the lake, largely opened to the South thanks to ‘over-measured’ all-height windows, a balcony on the landscape.  They are linked to each other, and the ‘nature’ class room can open directly on the reception hall. The multimedia room is on the West part, and is controled by the management offices.

El alojamiento / Housing

La vivienda para el vigilante y el alojamiento para los trabajadores de temporada se localizan en la parte oeste de la planta superior. Cuentan con un acceso privado desde la vía peatonal. Muchos elementos refuerzan la idea de lo doméstico: una pasarela, una pequeña barrera de acceso, una sala de transición privada, una terraza orientada al sur para la vivienda del vigilante. Estos alojamientos disponen, también, de un acceso directo a la sala de recepción, y los usuarios no tienen que atravesar la zona de juegos exterior para llegar a su vivienda.

The housing for the watchman and the accomodations for the seasonal workers are on the West part of the upper level. They have a private access from the pedestrian pathway.

Many apparatus reinforce the notion of appropriation and proper house: a footbridge, a small barrier access, a private transition room, a South oriented terrace for the watchman’s housing. These accomodations also have a direct access to the reception hall and users do not need to cross the outside playground to get to their housing.

El nivel inferior: " la roca habitada" / The lower level : ‘a rock inhabited’

Las habitaciones están situadas a lo largo de la fachada de manera que se benefician de la iluminación  y ventilación natural, especialmente para las habitaciones "húmedas".

The rooms are positioned along the façade as much as possible so that they can take advantage of a natural lightning and ventilation, specially for the ‘wet’ rooms.

Almacenamiento / Storage

En la parte este de la planta baja se sitúan las salas de almacenamiento para los deportes acuáticos y las bicicletas de montaña, y el taller técnico. Disponen de grandes espacios abiertos en el exterior gracias a las puertas plegables. La sala de secado se abre directamente al exterior o hacia el almacenamiento.

On the East part of the lower level are placed the storage rooms for the water sports and the mountain bikes, and the technical workshop. They have huge spaces opened on the outside thanks to all-height folding doors. The dryer room opens directly to the outside or on the storage.

Vestuarios / Changing rooms

Se localizan al oeste de la planta baja y se articulan en torno a un generoso pasillo, que separa los dos vestuarios principales. Dos circuitos diferentes, un "húmedo" uno y "seco" uno, se ofrecen, generados por la disposición de los elementos. Cuando los usuarios están secos, pueden ir a la sala de recepción y utilizan el circuito "seco" sin cruzar el circuito "húmedo". Los vestuarios están dispuestos a lo largo de las fachadas: tienen la luz solar directa y ventilación.

They are in the West of the lower level and are articulated around a generous corridor, separating the two main changing rooms. Two different circuits, a ‘wet’ one and a ‘dry’ one, are offered, generated by the disposition of the elements. When the users are dry, they can go to the reception hall and use the ‘dry’ circuit without crossing the ‘wet’ circuit.

The changing rooms are placed along the façades : they have direct sunshine and ventilation.

Cuartos técnicos / Technical rooms

Ocupan una zona compacta en la parte oeste del edificio, y son accesibles desde el exterior.

They are compacted in the West part of the building, and are directly accessible from the outside.

El muro de escalada / Climbing wall

Se encuentra en el lado Este de la pared exterior de la planta baja, presenta 14 metros de largo (que corresponde a 9 maneras de escalada), y de 6 a 8 metros de alto, gracias a la diferencia entre los niveles inferior y superior.

It is found on the East outside wall of the lower level, 14m long (corresponding to 9 climbing ways), 6 to 8m high thanks to the difference between the lower and the upper levels.

Fuentes / Sources:

+ Agence Guinée*Potin Architects
